SF Reducing Coupling

SF Reducing Coupling
SF Reducing Coupling

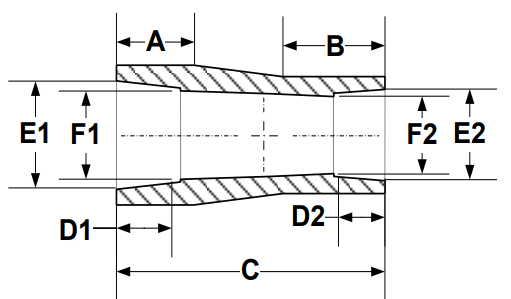

Nominal Pipe Size A Length  B Length C Length  D1 SocketLength E1 Socket Entrance F1 Socket Bottom  D2 SocketLength E2 Socket Entrance  F2 Socket Bottom
 3/4″ IPS x 1/2″ CTS 1.130″  1.020″  2.165″  0.625″  1.020″ (+/-.008)  1.012″ (+/-.008) 0.625″  .585″ (+.010/-.007) .575″ (+.010/-.007)
mm   28.70 25.91  54.99  15.88  25.91  25.70  15.88  14.86  14.61
 3/4″ IPS x 3/4″ CTS 1.000″  1.000″  2.000″  0.625″  1.020″ (+/-.008)  1.012″ (+.008/-.012) 0.625″ .835″ (+/-.010)  .825″ (+/-.010)
mm  25.40  25.40 50.80  15.88  25.91  25.70   15.88 21.21  20.96
 1″ IPS x 1/2″ CTS 1.260″  0.880″   2.150″ 0.685″ 1.275″ (+/-.008)  1.267″ (+.008/-.012)  0.625″  .585″ (+.010/-.007)  .575″ (+.010/-.007)
mm   32.00 22.35   54.61 17.40   32.38 32.18  15.88  14.86  14.61
1″ IPS x 3/4″ IPS .950″   .950″  1.900″ 0.685″  1.275″ (+/-.008)  1.267″ (+.008/-.012)  0.625″  1.020″ (+/-.008)  1.012″ (+.010/-.012)
 mm 24.13   24.13 48.26  17.40   32.38 32.18  15.88  25.91  25.70
 1″ IPS x 1″ CTS 0.950″  0.950″ 1.900″   0.685″ 1.275″ (+/-.008)  1.267″ (+.008/-.012) 0.625″  1.075″ (+/-.008)  1.070″ (+.008/-.012)
 mm 24.13   24.13  48.26 17.40  32.38  32.18  15.88  27.30  27.18
 1 1/4 IPS x 1″ CTS  1.315″ 0.740″  2.065″  0.875″   1.620″ (+/-.008) 1.612″ (+.008/-.016) 0.625″   1.075″ (+/-.008) 1.070″ (+.008/-.012)
 mm  33.40 18.80   52.45  22.23 41.15   40.94 15.88  27.30  27.18
 1 1/4 IPS x 3/4 IPS 1.150″  0.690″ 1.850″  0.875″  1.620″ (+/-.008)  1.612″ (+.008/-.016) 0.625″  1.020″ (+/-.008)  1.012″ (+.008/-.012)
mm   29.21  17.53  46.61 22.23  41.15 40.94  15.88  25.91  25.70
1 1/4″ IPS x 1″ IPS  1.185″  0.700″  1.835″ 0.875″   1.620″ (+/-.008) 1.612″ (+.008/-.016)   0.685″ 1.275″ (+/-.008)  1.267″ (+.008/-.012
 mm  30.10 17.78  46.61  22.23   41.15  40.94 17.40  32.38  32.18
 1 1/2″ IPS x 1 1/4″ IPS   1.000″ 1.000″  2.075″  0.875″ 1.860″ (+/-.010)  1.849″ (+.010/-.020)  0.875″ 1.620″ (+/-.008)   1.612″ (+.008/-.016)
 mm  25.40  25.40  52.71 22.23   47.24  46.96 22.23  41.15   40.94
 2″ IPS x 3/4″ IPS 1.400″  0.575″  1.980″  0.875″  2.335″ (+/-.010)  2.324″ (+.010/-.020)  0.625″ 1.020″ (+/-.008)  1.012″ (+.008/-.012)
mm   35.56 14.61   50.29 22.23  59.31   59.03 15.88  25.91  25.70
 2″ IPS x  1″ IPS  1.385″ 0.570″ 1.965″   0.875″ 2.335″ (+/-.010)  2.324″ (+.010/-.020)   0.685″ 1.275″ (+/-.008)  1.267″ (+.008/-.012)
 mm 35.18   14.48  49.91 22.23  59.31   59.03  17.40 32.38 32.18
2″ IPS x 1 1/4″ IPS 1.300″   0.815″  2.115″ 0.875″  2.335″ (+/-.010)  2.324″ (+.010/-.020)  0.875″ 1.620″ (+/-.008)  1.612″ (+.008/-.016)
 mm 33.02  20.70 53.72  22.23  59.31   59.03  22.23 41.15  40.94
2″ IPS x 1 1/2″ IPS 1.300″  0.800″   2.125″  0.875″ 2.335″ (+/-.010)   2.324″ (+.010/-.020)  0.875″ 1.860″ (+/-.010)  1.849″ (+.010/-.020)
mm   33.02  20.32 53.98   22.23 59.31   59.03 22.23  47.24 46.96
 3″ IPS x 2″ IPS  1.840″ 0.980″ 2.840″   1.000″ 3.455″ (+/-.015)   3.439″ (+.015/-.025) 0.875″  2.335″ (+/-.010)   2.324″ (+.010/-.020)
mm  46.74   24.89 72.14   25.40 87.76  87.35 22.23  59.31  59.03
4″ IPS x  2″ IPS  2.600″  0.945″  3.550″   1.125″ 4.450″ (+/-.015)  4.434″ (+.015/-.035)  0.875″  2.335″ (+/-.010)   2.324″ (+.010/-.020)
mm   66.04 24.00 90.17   28.58  113.30 112.62  22.23  59.31   59.03
 4″ IPS x 3″ IPS  2.100″  1.300″ 3.450″   1.125″  4.450″ (+/-.015) 4.434″ (+.015-.035)  1.000″   3.455″ (+/-.015)  3.439″ (+.015/-.025)
 mm  53.34 33.02 87.63  28.58   113.03  112.62 25.40  87.76   87.35
